活塞杆用摩擦焊接机

２FW060HS-A, 2FW080HT, 2FW120HT

以活塞杆为核心开发的大型摩擦焊接机系列。

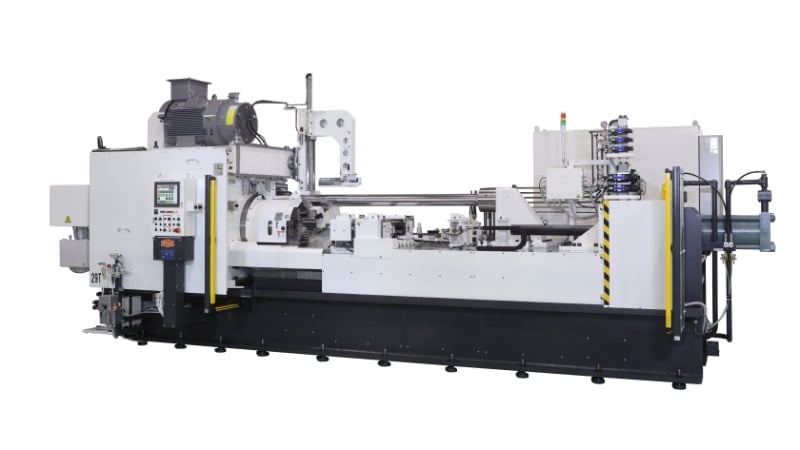

2FW120HT外观照片

2FW120HT外观照片

代表零部件

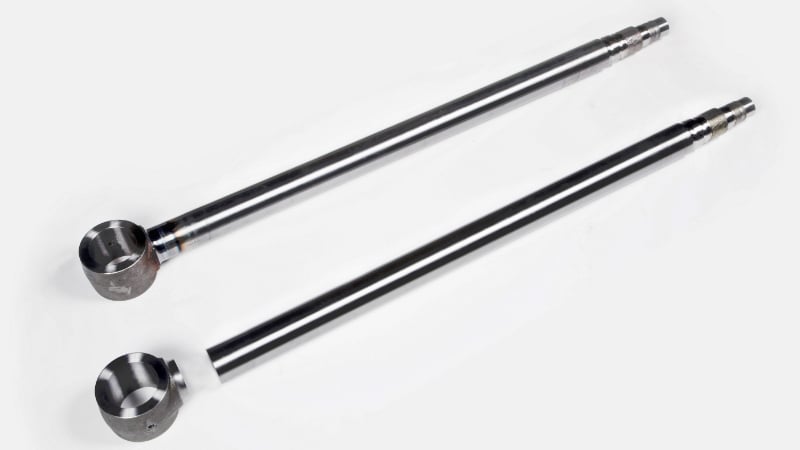

液压缸活塞杆

液压缸活塞杆

工程机械气缸、履带辊、涡轮转子、后轮轴、内侧接头、表面辊、复印辊

特点

可接合大直径的长产品。

提高生产效率

  • 利用杆头（材料）的安装装置，轻松实现快速设置。

  • 可以通过PC式质量保证装置（条件管理的可视化和波形显示功能）实现质量管理。

  • 同时使用自动加载机，可实现无人化和自动化。

提高质量

  • 接合部的“熔透”可获得理想的高耐久性。

  • 热应变小，尺寸精度高。

  • 没有焊渣，成品美观。

降低成本

  • 附切削装置，无需之后的去毛刺工序。

  • 热应变较小，无需修改杆头。

  • 耗电量为其他焊接方法的1/5-1/20。

改善环境

  • 可以减少二氧化碳排放。

  • 不产生火花、气体等有害物质。

根据贵公司的要求进行定制

2FW120HT可安装的选配件示例
①切削装置 ②工件供给装置 ③工件排出装置 ④抗振装置

选配件示例

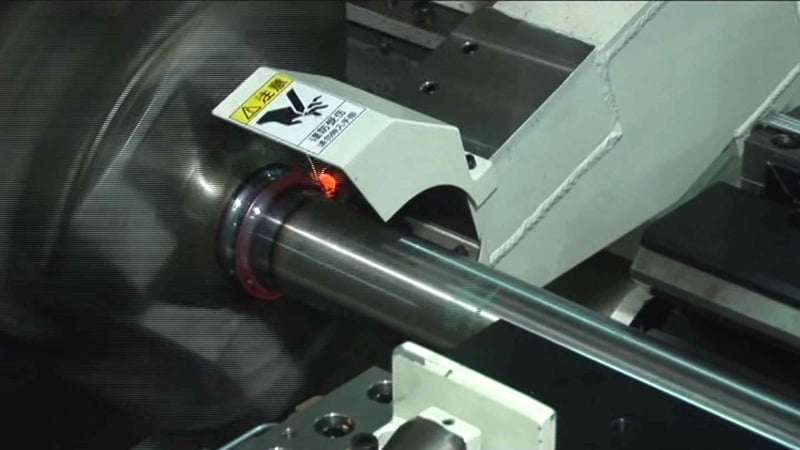

切削装置

①切削装置

去除焊接时的毛刺。

工件供给装置

②工件供给装置

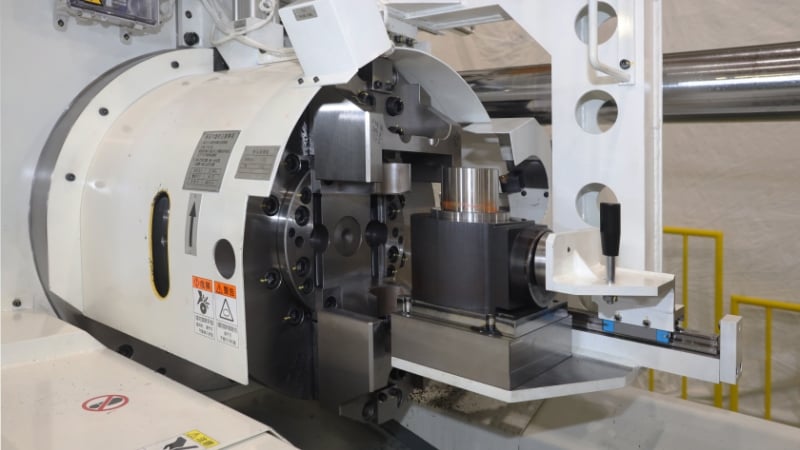

杆头可以轻松地安装在主轴卡盘上。

工件排出装置

③工件排出装置

自动将焊接成品排出到规定位置。

机械规格

项目
 机型 2FW060HS-A 2FW080HT 2FW120HT
最大推力 摩擦生热时 (kN) 250 405 950
顶锻加压时 (kN) 500 755 1696
焊接能力（软钢圆杆） (mm) φ25～φ60 φ40～φ80 φ45～φ120
最大可安装材料尺寸 旋转侧 (mm) φ60×150 φ80×150 φ120×160
非旋转侧 (mm) φ60×1,500 φ80×1,500 φ120×2,300
滑动移动量 (mm) 500 500 500
主轴相关 转速 (rpm) 1,500 1,000 600
电机输出功率 (kW) 55 75 90
总重量 (ton) 10 25 29
底面积 (m) 4.7×2.7 6.8×3.1 7.7×3.6

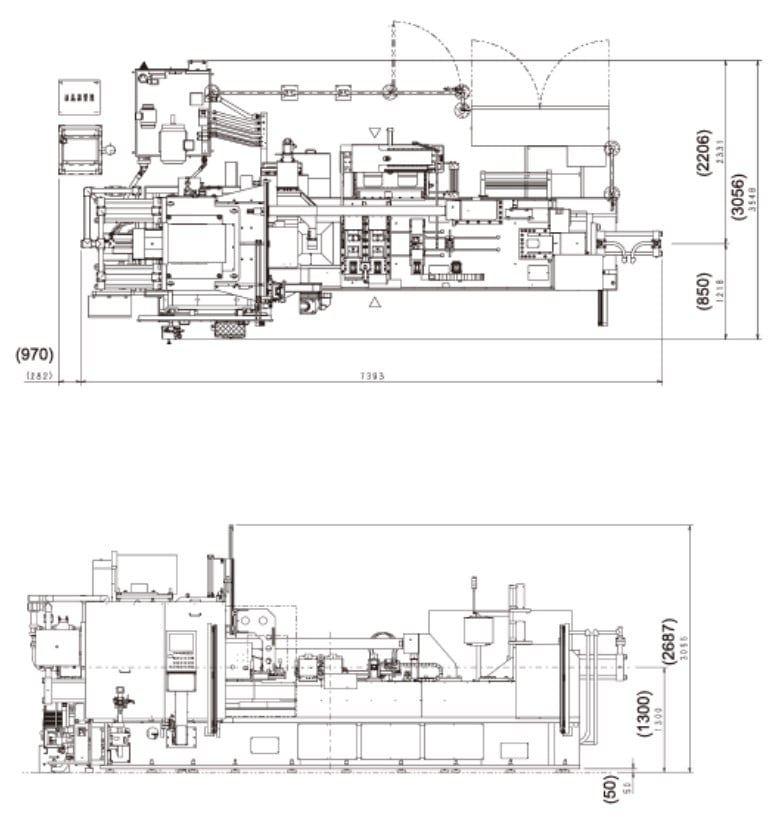

外观尺寸图

外观尺寸图

其他领域和效果实例

活塞杆
活塞杆

S45C×S45C

read more

涡轮机叶轮轴
涡轮机叶轮轴

Inconel713C×SCM440H

read more

变形钢筋接头
变形钢筋接头

S45C×SD345

read more

电机轴
电机轴

SUS404×S35C

read more

点击此处查看实例一览
