充气机用摩擦焊接机

２FW030VT（I、IH、IMU）, 2FW045VT, 2FW060VT

多用于汽车安全装置零部件和发动机驱动装置的关键零部件。
立式紧凑型，可节省空间、产品阵容丰富的高效机器。

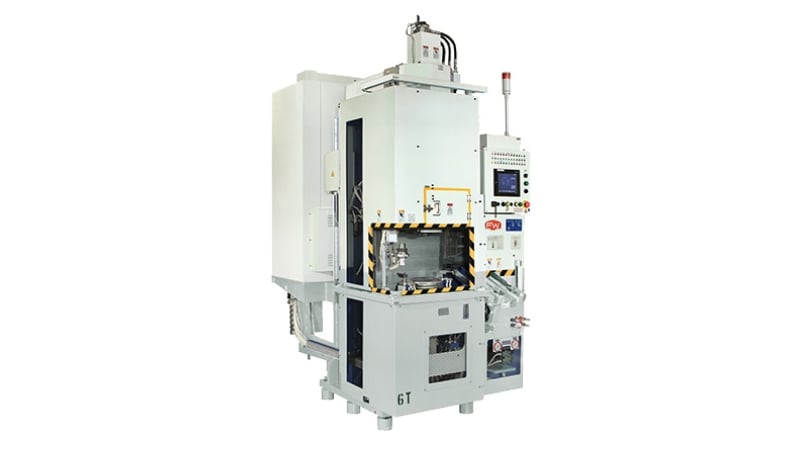

2FW030VT外观照片

2FW030VT外观照片

代表零部件

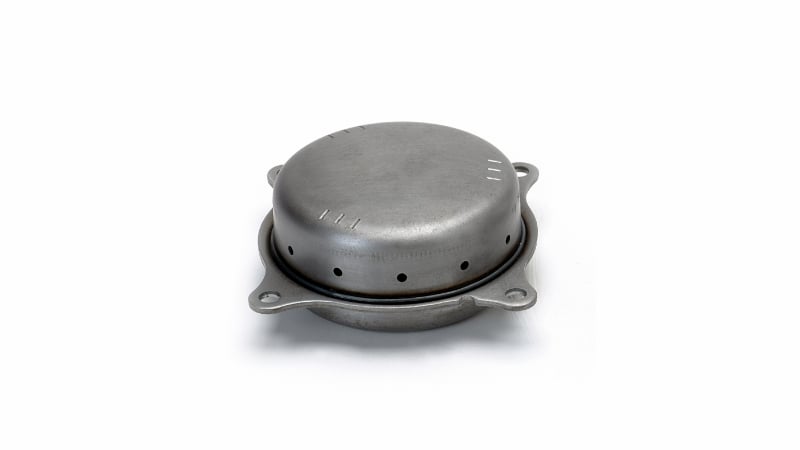

充气机 烟火式

充气机 烟火式

侧气囊、发生器、中间接头、变矩器

特点

在小直径到中直径以及长度较短的产品接合方面具有优异的性能。

提高生产效率

  • 操作简单，再现性高，可连续生产质量相同的产品。

  • 同时使用搬入搬出功能，可实现无人化和自动化。

  • 可实现快速生产（10秒以内）。

提高质量

  • 热应变小，可获得稳定的尺寸精度。

  • 始终监测焊接状态，自动判断是否合格（“OK”或“NG”）。

  • 可实现高气密性的接合。

降低成本

  • 平面面积小，可实现紧凑的生产线设计。

  • 没有焊渣，不需要清除残留物。

  • 耗电量为其他焊接方法的1/5-1/20。

改善环境

  • 可以减少二氧化碳排放。

  • 不产生火花、气体等有害物质。

根据贵公司的要求进行定制

2FW030VT可安装的选配件代表示例。
①简易搬入装置 ②出料机 ③“OK”品、“NG”品滑槽 ④夹具冷却功能（水冷） ④油温自动调控机（OILMATIC）
※本设备不能配备切削装置。

选配件示例

简易搬入装置

①简易搬入装置

材料由操作员设置，启动后自动供应到主轴单元。

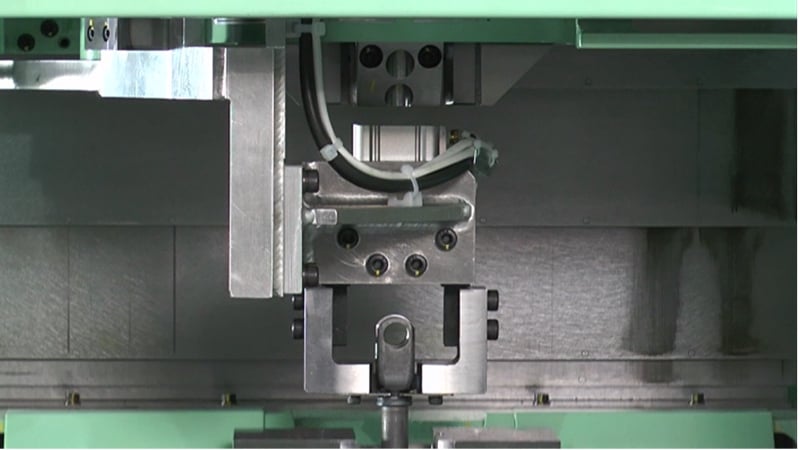

出料机

②出料机

将焊接成品搬运到规定位置。

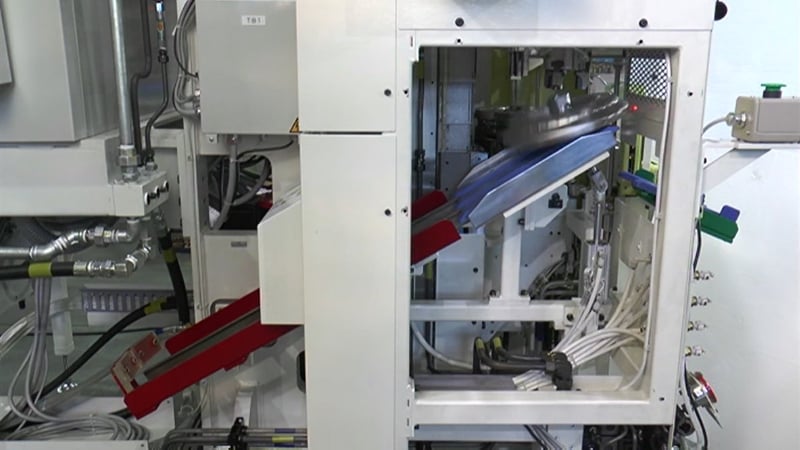

“OK”品、“NG”品滑槽

③“OK”品、“NG”品滑槽

通过设备判断质量是否合格（“OK”或“NG”），并自动切换运送目的地。

机械规格

机械规格：2FW030VT/2FW045VT/2FW060VT

项目
 机型 2FW030VT  2FW045VT 2FW060VT
最大推力 摩擦生热时 (kN) 55  70 100
顶锻加压时 (kN) 100  200 300
焊接能力（软钢圆杆） (mm) φ10～φ30 φ15～φ45 φ30～φ60
滑动移动量 (mm)  315  315  600
最大可安装材料长度 旋转侧 (mm) φ38～50
L40mm～45mm		 φ50～75
L40mm～45mm		 φ315～355
L70mm～95mm
非旋转侧 (mm) φ38～230
L40mm～45mm		 φ50～350
L40mm～45mm		 φ200～235
L45mm～55mm
主轴相关 转速 (rpm) 2,800  1,800 800
电机输出功率 (kW) 60※ 60※ 110※
总重量（参考值） (ton) 6  8 12
底面积（参考值） (m) 3.9×1.9  5.5×2.5 3.4×2.9

※电机输出功率因产品形状等而异

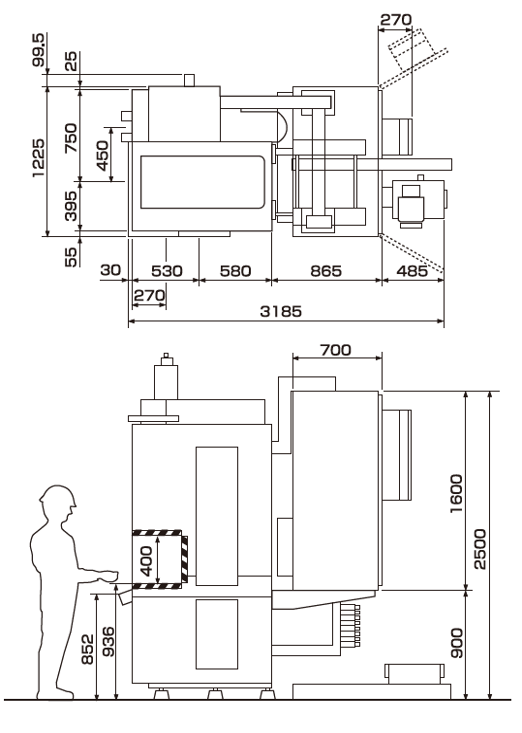

外观尺寸图

外观尺寸图
本图为2FW030VT产品的尺寸图。
注：我们可能会根据设备规格自行变更（改进等）本规格或尺寸。

其他领域和效果实例

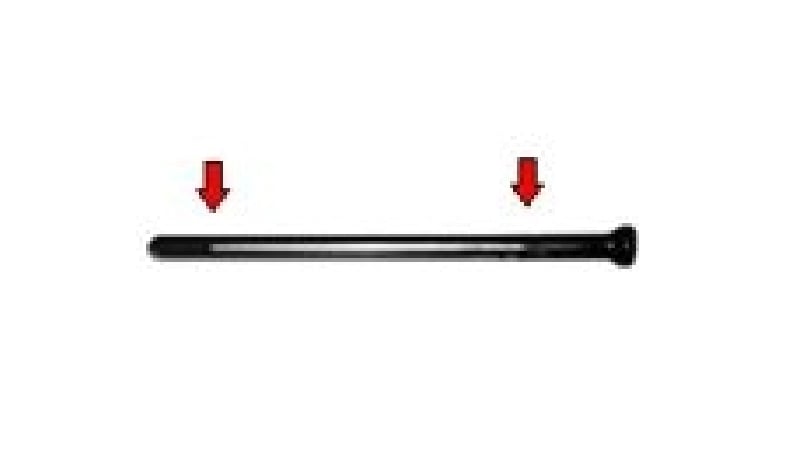

推杆
