非驱动轴用摩擦焊接机

2FW080HS-T

作为挂车车轴生产机而开发的本公司最大的双头摩擦焊接机。

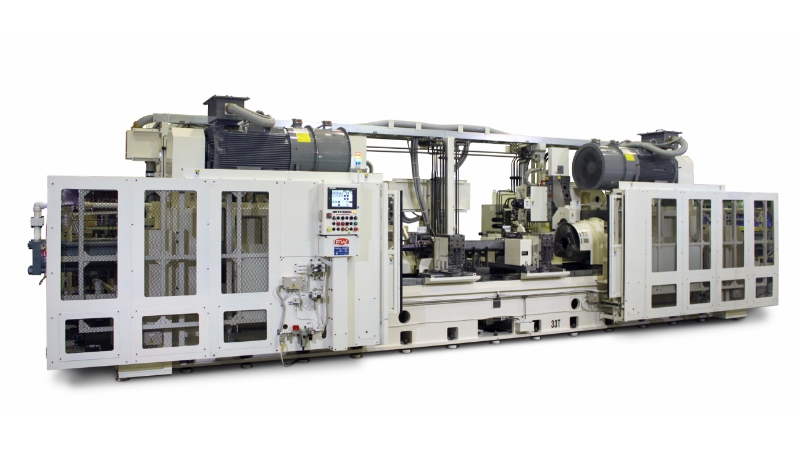

2FW080HS-T外观照片

2FW080HS-T外观照片

代表零部件

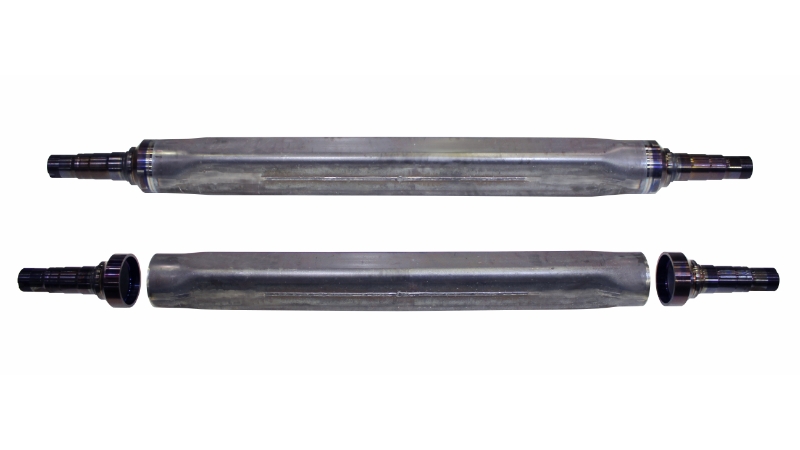

非驱动轴

非驱动轴

卡车后壳

特点

可以从两侧同时接合大型车轴。

提高生产效率

  • 通过双头同时焊接,缩短周期。

  • 可以在设备内进行去毛刺切削。

提高质量

  • 可以始终自动判断焊接状态,使出货产品的不良率为零。

  • 热应变小,尺寸精度高。

  • 没有焊渣,成品美观,还可省去后工序。

降低成本

  • 通过接合高价材料和低价材料来降低成本。

  • 可以降低运行成本。

  • 耗电量为其他焊接方法的1/5-1/20。

改善环境

  • 可以减少二氧化碳排放。

  • 不产生火花、气体等有害物质。

根据贵公司的要求进行定制

2FW080HS-T可安装的选配件示例
①切削装置 ②抗振装置

选配件示例

切削装置

①切削装置

去除焊接时的毛刺。

抗振装置

②抗振装置

在去毛刺时控制产品的振动。

机械规格

项目
机型 FW80HS-T
最大推力 摩擦生热时 (kN) 450
顶锻加压时 (kN) 830
焊接能力(软钢圆杆) (mm) φ170-t14(管道)
最大可安装材料尺寸 旋转侧 (mm) φ170×350
非旋转侧 (mm) φ170×1,800
滑动移动量 (mm) L侧:800,R侧:800
主轴相关 转速 (rpm) 1,000
电机输出功率 (kW) 132
总重量 (ton) 27
底面积 (m) W(11.70)×(D)4.8

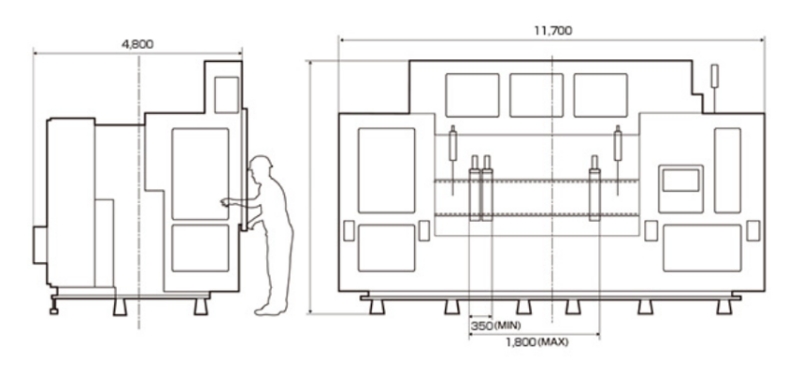

外观尺寸图

外观尺寸图

其他领域和效果实例

滚轮
滚轮

S45C×S45C

涡轮机叶轮轴
涡轮机叶轮轴

Inconel713C×SCM440H

后辊
后辊

S45C×SS400×STKM38

活塞杆
活塞杆

S45C×S45C
